一、     工程概況

      蘇州市七浦塘拓浚整治（常熟段）河道工程，位于常熟市支塘任陽集鎮，工程投資約17987萬元。工程中有鋼筋砼直立式護岸和口門控制建筑物，其護岸和口門控制工程地基處理大多采用了水泥攪拌樁的方式。以其中之一口門建筑物——橫塘節制閘為例，其地基處理采用水泥攪拌樁樁徑為600mm，樁間距為1000mm，閘底板下樁長為8米，翼墻位置下樁長為6米到11米不等。水泥攪拌樁水泥摻量不小于15%,樁身水泥土28天齡期無側限抗壓強度不小于1.2MPa，設計單樁承載力特征值為 84.82 kN，復合地基承載力為 94.63 kPa。

二、水泥攪拌樁概述

       水泥攪拌樁是我國在20世紀80年代發展起來的地基處理技術，它是通過特制的深層攪拌機械就地將軟土和水泥強制拌和，利用軟土和水泥發生一系列物理化學反應，使軟土硬結成具有整體性、水穩性和一定強度的水泥加固體，從而提高地基土強度和增大變形模量。這種方法適用于軟弱地基的處理，對于淤泥質土、粉質粘土及飽和性土等軟土地基的處理效果顯著。水泥攪拌樁的優點是布置靈活、施工速度快，處理后可以很快投入使用；在施工中無噪音、無振動，對環境無污染；造價低廉。水泥攪拌樁按材料噴射狀態可分為濕法和干法兩種。蘇州市七浦塘拓浚整治工程（常熟段）沿線的地基處理采用濕法施工。

三、承載力計算

       查看蘇州市七浦塘拓浚整治工程（常熟段）地質勘察資料，以南橫塘閘室底板水泥攪拌樁為例，地基處理土層為3₁層，為灰色淤泥質粉質粘土，粘土、夾砂壤土薄層，標準貫入擊數為3，土壤含水量為37%，允許承載力q_p（f_sk）為70kPa，攪拌樁土的側阻力特征值q_s為8kPa。

1、水泥樁單樁承載力特征值計算

Ra₁=ηfcuAp=0.25*1.2*1000*3.1416*0.3*0.3=84.82KN

Ra₂=μ_pq_sl+αq_pAp=3.1416*0.6*8*8+0.4*70*3.14*0.3*0.3=129KN

Ra₁<Ra₂，取Ra₁=84.82kN

對于濕法施工的水泥攪拌樁，樁身強度折減系數η取0.25,樁端端阻力發揮系數α為0.4。

2、復合地基承載力計算

樁土置換率m=Ap/A=3.1416*0.3*0.3/1*1=0.2827

Fspk=mRa/Ap+β(1-m)fsk

=0.2827*84.82/(3.1416*0.3*0.3)+0.2*(1-0.2827)*70=94.84kPa

樁間土承載力發揮系數β取0.2。

四、原設計檢測要求

      對于水泥攪拌樁的檢測，工程設計要求如下：

1、無側限抗壓強度試驗：對每塊底板，按7天、28天分別取1組（3塊）樁體水泥試塊，測定無側限抗壓強度。

2、輕型（N10）動力觸探：成樁3天內抽檢已完成樁數的2%，且不少于3根，深度到樁底。如有明顯不合要求的，加測2%。

3、動測（低應變）：成樁后28天內抽檢已完成樁數的5%，以判定樁體的均勻性、連續性和長度，如有斷樁或樁長短50cm以上，加測5%。

4、復合地基處理效果監測：為效驗地基處理后的地基承載力是否滿足設計要求，在成樁后28天，基坑封底前應完成復合地基承載力試驗并提交報告。試驗按JGJ79-2012(7.3.7.3)的要求進行。檢驗數量為總樁數的1%，且每項單體工程不少于3點。

5、同一塊底板下水泥攪拌樁成樁時間不宜太長，在最后一根樁完成28天以后方可加載。

五、優化后檢測方案

      為了優化檢測內容，縮短檢測周期，減少檢測成本，蘇州市水利局下發了蘇市水（2014）10號文《關于七浦塘拓浚整治工程水泥攪拌樁質量檢測辦法的通知》，提出了樁身強度和地基承載力的檢測方案（具體內容附后）。

六、優化方案分析

1、在水泥攪拌樁樁身強度檢測時，為什么將原來設計的水泥土試塊的檢測方法優化為鉆芯取樣的檢測方法？

      在進行水泥土試塊制作前，首先要進行水泥土的取樣工作，要求取樣要有代表性，水泥的摻入量要滿足15%的設計和施工要求。而在實際取樣過程中，由于操作方便的原因，一般在樁身最上部進行，由于鉆頭和鉆桿上行引導，水泥漿會出現上行溢出，造成樁頭位置水泥漿富集，水泥漿含量往往超過設計值，造成檢測結果偏大的情況。往下取樣在操作中存在者很大的障礙，不便于操作。取樣的局限性造成試樣沒有代表性。而鉆芯取樣可以在樁身的任何位置，是從實際樁身中取得，從而保證了取樣的代表性。實際中，鉆孔抽芯試驗是檢驗樁身質量可靠的和最直觀的方法。

2、為何取消輕型動力觸探（N10）檢測？

       輕型動力觸探試驗的全稱應為輕型圓錐動力觸探試驗。它是用一定質量的重錘(10kg)，以一定高度的自由落距（50cm)，將標準規格的圓錐形探頭貫入土中，根據探頭入土一定距離(30cm)所需的錘擊數來判定土的力學性能的一種原位測試方法。試驗時還可利用其附帶的鉆頭，取出樁體的水泥土，肉眼鑒定其顏色、均勻性及是否存在未被攪勻的團塊等。

       輕型動力觸探的檢測方法設備簡單，操作易行；缺點為技術含量低，無法進行數據的自動采集和存儲，檢測深度一般不超過4m，無法對深部強度與樁身完整性進行判斷。而且對檢測的時間的要求高，時間早會出現水泥漿強度不夠造成錘擊數不夠而造成檢測結果不合格，時間遲了會出現水泥漿強度高而打不下去的情況。一般要求為3天。

3、為何取消動測（小應變）檢測？

       能否用動測法來檢驗水泥攪拌樁的樁身質量一直是個有爭議的問題。近年來，通過試驗研究，認為水泥土攪拌樁基本符合一維波動理論的假設條件，用反射波法來分析水泥攪拌樁的樁身質量具有一定可行性，動測波形能在一定程度上反映樁長、樁身的特性。但是由于水泥攪拌樁畢竟屬于半剛性樁基，不同于鋼樁或灌注樁等剛性樁基有明顯的反射波，也不同于砂樁或碎石樁等柔性樁基無反射波，在小應變檢測反射波的收集和處理上存在較大的波動性和干擾因素，影響了試驗結果的準確性，實際上很少采用動測方法來進行水泥攪拌樁檢測。

4、為何取消開挖檢測？

成樁7d后，開挖0.5～1.0m深基坑，測量樁位、樁間距，檢查樁數，不符合設計要求時應補樁或采取其它的有效措施；符合要求再檢查樁身成形情況，通過目測群樁樁頂是否平齊，樁體是否圓勻，有無縮頸和凹陷現象，樁身有無水泥結塊或夾泥層，顏色深淺是否一致，并用手感知樁身松散或硬結程度，來判斷樁身水泥土的攪拌均勻程度。目測法是最常用、最基本也是最簡便的檢測方法，主要根據眼觀、手摸等感覺，檢查0.5～2.0m樁頭質量的大致情況，不能反映有效樁長、樁身的狀態信息，不能對樁身質量下完整結論。

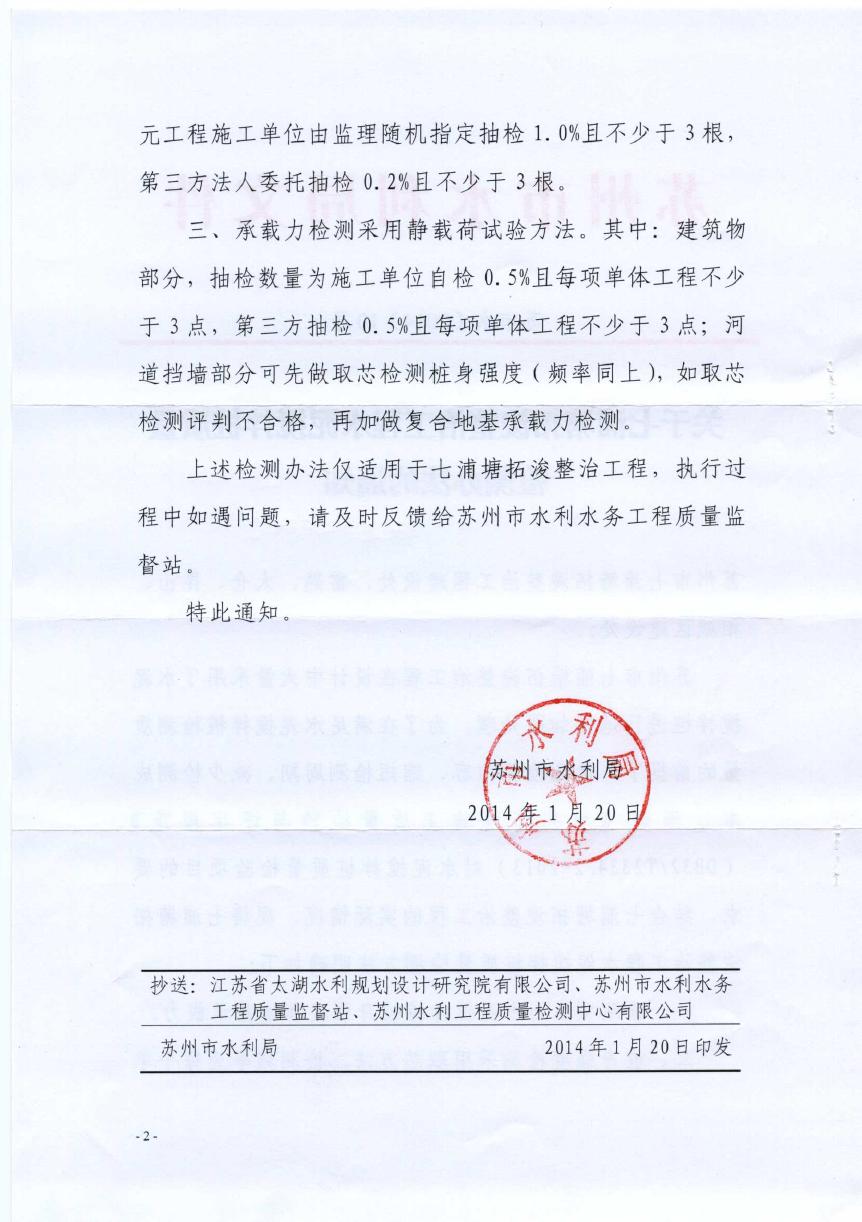

 附：蘇市水（2014）10號文
