水泥攪拌樁樁長變更研討

李家穩¹ 李春東² 楊靖¹ 陳新洋²

（1、昆山市水利建筑安裝工程有限公司  江蘇 蘇州 215000

2、蘇州市水利建設監理有限公司  江蘇 蘇州 215128 ）

【摘要】本文通過工程實例對水泥攪拌樁的設計和變更進行了計算，并通過地勘報告對地基土質進行分析，找出變更的原因。

【關鍵詞】水泥攪拌樁； 地基處理； 復合地基； 承載力； 樁土置換率；特征值；靜載試驗

一、工程概況

蘇州市七浦塘拓浚整治工程常熟段五標在CS249~CS250河道北側糧管所位置設計長度為48米的碼頭，設計標準為停靠300噸級船舶。碼頭底板頂高程設計為▽0.5，厚度設計為60cm，底板底高程▽-0.1米。上部為鋼筋混凝土護壁式擋墻結構。

二、地勘資料

查看蘇州市七浦塘拓浚整治工程（常熟段）地質勘察資料，，主要地基為3₁土層，層頂高程為1.91~2.81米，層底高程為-3.79~-4.21米，土質為灰色淤泥質粉質粘土、粘土，標準貫入擊數為3，土壤含水量為37.5%，孔隙比1.036，飽和度99.2%，允許承載力為70kPa，攪拌樁土的側阻力特征值q_s為8kPa；其下為3₂土層，層頂高程為-3.79~-4.21米，層底高程為-21.08~-21.75米，灰色粉砂、細砂，局部輕粉質壤土，標準貫入擊數為13，土壤含水量為31%，允許承載力為120kPa，攪拌樁土的側阻力特征值q_s為13kPa。

三、地基處理設計

   3₁層土為淤泥質粉質粘土，屬于軟土地基，承載力不滿足要求，需要進行地基處理。根據荷載組合計算要求地基處理后的復合地基承載力不小于110kPa。

   地基處理設計為Φ60@100cm的水泥攪拌樁，正方形布置，設計樁長8米，樁頂高程為▽-0.1米，樁底高程設計為▽-8.1米。（詳見附圖）設計單樁承載力100kN，復合地基承載力110kPa，要求水泥摻量不小于15%，28天無側限抗壓強度不小于1.2MPa。

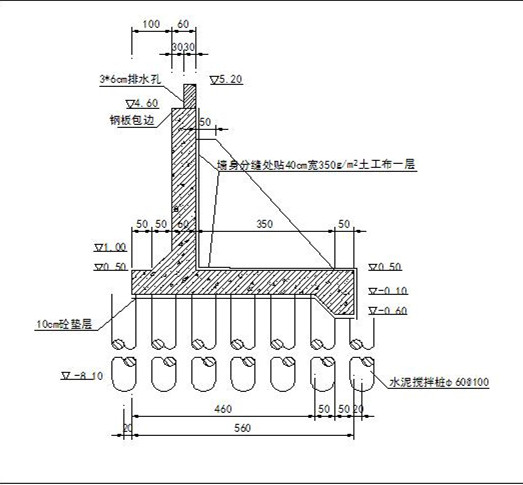

    附圖一  水泥攪拌樁設計圖

1、水泥樁單樁承載力特征值計算

①按樁身材料強度計算

R_a1=ηf_cu90A_p

R_a1：?jiǎn)螛敦Q向承載力特征值（kN）

η：樁身強度折減系數，濕法施工的水泥攪拌樁可取0.25

f_cu90：與攪拌樁樁身水泥土配合比相同的室內加固土試塊，邊長為70.7mm的立方體在標準養護條件下90天齡期的立方體抗壓強度平均值。（kPa)（為加快工程施工進度，圖紙?jiān)O(shè)計提出的為28天齡期的指標值，這里存在的換算關系，《根據建筑地基處理技術規范》（JGJ79-2012）的推薦公式f_cu90=（1.43~1.80）f_cu28，這里根據蘇州市試驗資料和設計經驗保守取值為f_cu90=1.18f_cu28）

Ap：樁的截面積（m²）

Ra₁=0.25*1.18*1.2*1000*3.14*0.3*0.3=100KN

②按單樁側阻和端阻計算

R_a2=μ_pq_sil_pi+α_pq_pA_p

μ_p：樁的周長（m)

q_si：樁周土的側阻力特征值（kPa）

l_pi：樁長范圍內第i層土的厚度

α_p：樁端端阻力發揮系數，可取0.4~0.6

A_p：樁的截面積

R_a2=3.14*0.6*8*8+0.4*70*3.14*0.3*0.3=129KN

Ra₁<Ra₂，取Ra₁=100kN

2、復合地基承載力計算

①m=A_p/A

m：樁土置換率

A：一根樁分擔的處理地基面積

m=3.1416*0.3*0.3/1*1=0.2827

②f_spk=mR_a/A_p+β(1-m)f_sk

f_spk：復合地基承載力（kPa）

β：樁間土承載力發揮系數，取0.2。

f_sk：處理后樁間土承載力特征值（kPa）

fspk=0.2827*100/(3.14*0.3*0.3)+0.2*(1-0.2827)*70=110kPa

設計滿足要求。

四、施工過程

本工程由昆山市水利建筑安裝工程有限公司中標承建，監理單位為蘇州市水利建設監理有限公司。施工單位樁基施工隊伍組織施工機械進場，采用SJB型單軸深層水泥攪拌樁機，額定扭矩8500N·m，攪拌頭轉速為42r/min，采用37kW的電機的水泥攪拌樁機進場，施工至▽-5.0米位置機械不進尺，打不下去。跟設計單位聯系后換成55kW的電機的水泥攪拌樁機械作業后仍然打不下去。施工時電流表顯示最大電流大于60A。

五、原因分析

   水泥攪拌樁施工過程中，鉆頭穿過3₁層土到達3₂層土，土層發生變化，鉆進過程中摩阻力增加造成無法鉆進。由3₂層土顆粒（附表二）分析，依據《水閘設計規范SL265-2001》判定：改土質為含少量礫的粉砂，根據《巖土工程勘察規范》(GB50021-2001)判定：粒徑大于0.075mm的顆粒質量超過總質量的50%，但小于85%，為粉砂。由物性指標（附表三）分析：土的孔隙比e=0.877，0.85＜e≤0.95，判稍密；標準貫入擊數N=13,10＜N≤15，判稍密。由此判斷：是由于土層由軟土層進入稍密的粉砂層，是造成鉆頭無法鉆進的真正原因。為此，施工單位按照程序報告，請求進行設計變更。

附表二   3₂層土的顆粒分析試驗結果如下：

顆粒范圍	＞2	2~0.075	0.075~0.005	＜0.075
含量（%）	0.1	73.7	24.7	1.5

附表三    3₂層土的物性狀態

標準貫入擊數N	含水率ω（%）	濕密度ρ（g/cm3)	孔隙率e	飽和度Sr（%）	允許承載力[R](kPa)
13	31.0	1.87	0.877	94.7	120

六、設計變更

設計單位根據地質資料重新進行設計計算，將原設計樁長8米變更為5米（進入持力層1米），樁底高程為▽-5.1米。其它參數不變。

水泥樁單樁承載力特征值計算：

Ra₁=ηfcuAp=0.25*1.18*1.2*1000*3.14*0.3*0.3=100KN

Ra₂=μ_pq_sl+αq_pAp=3.14*0.6*（8*3.9+14*1.1）+0.4*120*3.14*0.3*

0.3=101KN

Ra₁<Ra₂，取Ra₁=100kN

仍然滿足要求。

七、復合地基檢測

1、在成樁28天后，采用雙管單動取樣器鉆取芯樣，一檢驗成樁質量的完整性，二做水泥土強度檢驗。檢驗數量為1%。檢測結果全部合格。

2、靜載試驗：水泥土攪拌樁復合地基承載力檢驗采用的是復合地基靜載試驗，試驗用承壓板為1*1平方米的正方形鋼板，檢驗數量為3組。試驗最大加載220kN。試驗結果全部合格。



參考文獻：

1、《建筑地基處理技術規范》（JGJ79-2012）

2、《建筑地基基礎設計規范》（GB50007-2011）

3、《水閘設計規范》（SL265-2001）

4、《土的分類標準》(GBJ145-90)

5、《巖土工程勘察規范》（GB50021-2001)

6、《工程地質手冊》（第四版）

7、《蘇州市七浦塘拓浚整治工程常熟段七標河道工程施工圖》

8、《蘇州市七浦塘拓浚整治工程常熟段河道工程地質勘探報告》
